Schuchow-Mast an der Oka
Шуховская башня на Оке

Der geniale Ingenieur, Bauingenieur und Erfinder Wladimir Grigorjewitsch Schuchow (1853 - 1939) erbaute 1925/27 an der Oka sechs Hochspannungsmasten. Nur einer der zwei nebeneinander stehenden höchsten (128 Meter) existiert noch. Diese extreme Höhe war notwendig, weil dort eine andere Hochspannungsleitung kreuzte. Er erfand eine ganz neue Bauweise, die Hyperboloid-Konstruktion, bei der gerade Streben schräg kreuzweise im Kreis angeordnet und durch waagerechte Ringe verbunden sind. Sein Patent wurde und wird weltweit verwendet. Aktuell beim Bau eines Hochhauses in Tokio.

Zum Glück gibt es im russischsprachigen Teil des Web zahlreiche Bilder und hilfreiche Videos zum Schuchow-Mast an der Oka, die mir die Konstruktion ermöglichten.

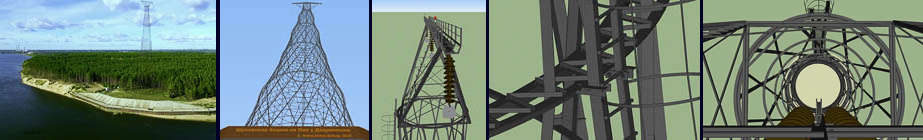

Es gab beim Bau einige Herausforderungen, für die ich etwas erfinden musste, z.B. das Verdrehen der Streben in sich, damit die Außenseiten immer außen sind. Die vielen genieteten Verbindungen zum Verlängern der über 25 Meter langen Streben oder der Ringe ließ ich weg, denn deren Lage war in den Fotos und Videos nur sporadisch zu sehen.
Mein Modell besteht aus 10.135 Kanten und 4178 Flächen.

Das Original wurde restauriert und mit 23.000 mehrfarbigen LED zu einem Kunstwerk und Anziehungspunk für die Einwohner von Dserschinsk und dem nahen Nischni Nowgorod.

Standort (Google Earth): 56°11'36.22" N 43°32'37.42" O
Koordinaten für what3words: ///teichwasser.umwälzungen.bauform
